重量变送仪表

本仪表是一种导轨(DIN)安装的称重变送仪表，采用Delta-sigma模数转换及数字滤波处理技术。通过对称重传感器（组）输出的弱重量信号进行数字处理，输出相应的模拟量电信号至用户的上位系统，通过RS232、RS485或4~20mA、0~5V、0~10V通信，很容易与触摸屏或PLC组成称重系统。

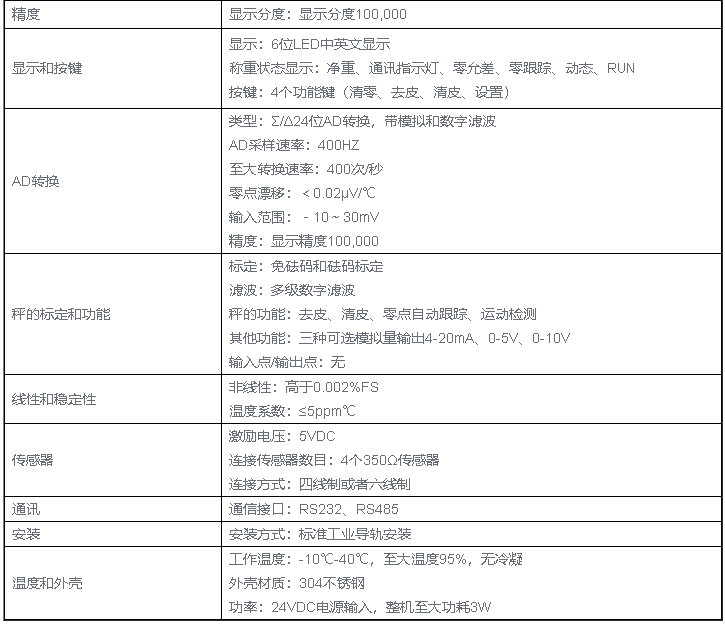

技术参数：

特点：

6位LED显示，6个称重状态显示

多级动态数字滤波，满足高速动态称重需求

支持免砝码标定功能或砝码标定功能

抗电磁干扰、抗外界震动

显示分度100,000

至大速率400次/秒

1路传感器接口，至多支持4个350欧姆传感器

1路RS232与1路RS485双串口通讯口，支持MODBUS-RTU 通讯协议

支持模拟量输出

400Hz/200Hz/100Hz速度可选择的A/D重量更新速度

4~20mA、0-5V、0-10V模拟量（AN）输出

20-100HZ重量连续输出

使用时注意事项：

●仪表使用RS232通讯时，应注意：

　※ 通讯电缆要使用屏蔽线(将屏蔽层接地)，长度不得超过15米。

　※ 通讯电缆端子要接牢，不可有任何松动，否则，可能会烧坏仪表或上位机的通讯板。

　※ 不可带电拔插通讯端子，否则，可能会烧坏仪表或上位机的通讯板。

●仪表使用RS485通讯时，应注意：

　 ※ 一般RS485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，用户可以查阅相关产品RS485的引脚图。

　※ 每台仪表要手牵手地串下去，不可以有星型连接或者分叉，如果有星型连接或者分叉，干扰将非常大，会造成通讯不畅，甚至通讯不上。
